常见修复离心泵壳体裂纹的方法以及修复多级泵叶轮的方法
点击：1272 日期：2020-08-10
选择字号：小 中 大

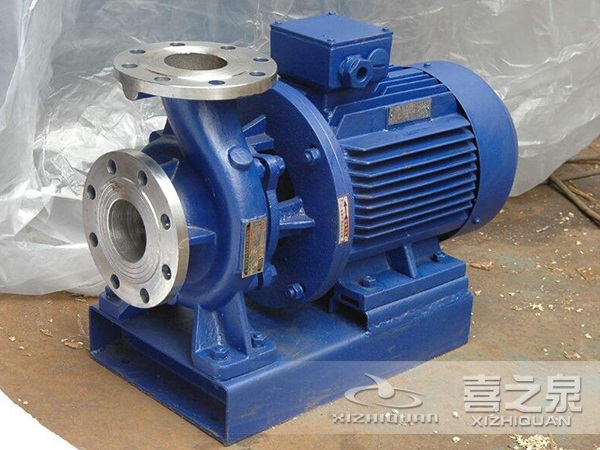

离心泵壳一般都是用灰口铸铁铸造。灰口铸铁具有良好的铸造和切割性能，价格便宜，但是含碳量高、材质脆性大、含杂质多，因而抗拉强度低，缺乏塑性和韧性，在运输、运行等过程中，有可能产生裂纹，甚至局部损坏。
1、修复离心泵壳体裂纹的常用方法：
1）热补焊法
热补焊工艺复杂，适用于受力较大或形状变化较大的部件。在施焊前，将泵壳放在耐水砖做成的铸型内，内覆黄沙，四周放上木炭或焦炭，对泵壳进行预热，时间为2-5h。预热时应使温度逐步上升，逐渐加热到500。c左右，使泵壳红透，然后将泵壳需焊部位露出，其余部位用石棉板盖起来，再用铸铁焊条或不锈钢焊条气焊。焊完后，泵壳在炉内自然缓冷，退去内应力。
2）冷补焊法
冷补焊工艺，在焊前不必特殊预热，焊时不必加热，可全方位焊接，可简化工艺，节省加热设备，降低成本，改善焊接条件，焊件基本不变形，残余应力小。
冷补焊修复工艺介绍如下：
（1）焊接坡口，在泵壳裂纹前端5mm处打乒Smm、深l5-20mm的止裂孔。用角向砂轮将裂纹挖除成V形或U形坡口，深10～20mm，宽15-20mm，坡口内应圆滑、干净。用角向砂轮在坡口的补焊区周围1OOmm以上的宽度磨出金属光泽表面。
（2）焊接材料选用镍铁合金焊条，焊条须烘干，除去药皮水分，防止施焊时产生气孔。
（3）焊接前用氧一乙炔焰把坡口及坡口周围200mm处加热到l50℃左右，除去坡口内的有机物和水分，防止补焊时产生气孔、夹渣等缺陷，同时使泵壳修补区温度均衡，防止因温差应力而产生裂纹。待工件冷却到40-60℃时开始焊接。
（4）施焊时，采用较小电流、间断的短弧，使泵壳热影响区尽可能小，防止产生收缩裂纹。
（5）每焊完一段后，在电弧刚刚熄灭、焊道尚在红热状态时，用尖手锤快速锤击焊道，用外力助其塑性延伸而降低热应力，提高致密性，同时将残渣清理干净。
（6）焊补完成后，应立即用石棉布对泵壳进行保温，使其缓冷到室温即可。
3）环氧树脂玻璃丝布粘贴法：
环氧树脂黏合强度高，韧性强，耐水性好。用环氧树脂玻璃丝布粘贴法对泵壳裂缝或局部破损修复，具有成本低、效率高、劳动强度小、现场易施工的优点。修复工艺如下。
（1）表面处理 先用细铸铁焊条在泵壳表面点焊拉毛，磨光机打磨泵壳表面，清除表面的污物及焊渣，然后用稀硫酸和丙酮将泵壳表面清洗两遍，清除表面的铁锈、油脂和油垢，做到表面洁净、无浮灰、无油污、干燥。
（2）衬板制作 若是修补泵壳局部破损，则需在泵壳的内壁作衬板，同时用工具固定。主要作用是防止环氧树脂在修补时流淌，同时作为环氧树脂粘贴玻璃丝布的衬板。
（3）环氧树脂配制 配制方法同修复叶轮时一样，环氧树脂不能太稀，防止粘贴时环氧树脂流淌。
（4）粘贴先用羊毛刷蘸取环氧树脂刷涂泵壳表面，然后剪取首张玻璃丝布，宽度比泵壳裂缝或局部破损区宽20～30cm左右，贴在泵壳上。若泵壳局部破损较大，可在玻璃丝布中粘贴细金属网，增加强度。贴时用手或尖锥轻轻推拉，挤出中间的气泡，同时用刮板轻轻刮平压实，再刷涂环氧树脂。在粘贴3层玻璃丝布后，等待3～5h，让环氧树脂固化后再继续。粘贴层厚视裂缝长度或破损程度而定。
（6）养护，修复后将泵壳放在20～30℃及相对湿度较低的环境下，慢慢养护48h。
（7）质检对修复后的泵壳进行质量检查，重点检查环氧树脂表面是否有裂缝、接合处是否有脱壳翘边、环氧树脂玻璃丝布强度以及黏结的几何形状。
多级离心泵由于受泥沙，水流的冲刷，介质的腐蚀，水泵叶轮会逐渐磨损、腐蚀。叶片表面常形成沟槽或条痕，或受空蚀破坏，叶片出现蜂窝状的孔洞，甚至穿孔。如果叶片铸造时就带有气孔、砂眼或夹渣，运行后表面容易出现气孔，甚至裂缝。水泵叶轮的修复有多种方法，叶轮汽蚀修补的方法较多，如采用ARC高分子复合材料涂护、粉末喷涂(焊)、环氧树脂涂护以及橡胶、尼龙复合材料修补等，还有采用不锈钢镶嵌、堆焊等。采用环氧树脂高分子材料涂护具有施工方法简单、价格低廉等优点，而且效果好。通过优化配比，有针对性地调整材料的性能指标，显示出高强度的粘接力和吸收冲击能量的韧性，具有很高的抗汽蚀、磨蚀破坏的强度和硬度。
多级离心泵叶轮的常见修复方法：
1、铜丝修补法
对于针孔状的汽蚀，只要其孔洞没有连接成片，可用紫铜丝打人针孔，用锉刀锉光即可。处理前要先用磨光机清除叶片表面铁锈、污物，然后用氧一乙炔焰吹除气孔内杂物，再向孔内填充适当粗细的紫铜丝，同时用尖手锤敲击，将紫铜丝挤压、挤实到孔中，最后用锉刀锉平。
2、气焊修补法
将叶轮放在炭火上加热到400-500℃，在补焊处挂锡，再用氧一乙炔焰把黄铜丝熔到需要修复的沟槽或孔洞中，焊完后移去炭火，用石棉板覆盖保温，让叶片缓慢冷却，以免产生裂纹。焊补后用锉刀按原有轮廓线进行加工修整。
3、速成钢修补法
速成钢是一种固化前为胶泥状的粘接修补剂，固化后的强度高、硬度高、不收缩、不锈蚀，适合对钢、铁等金属材质出现的气孔、裂纹、砂眼等处填充与修补，具有较强的黏合效果。修补前，将拟修补处周围的浮锈、污物等清理干净，并粗糙化。取出速成钢塑料管中的胶体，将胶体内芯与外皮两种不同颜色的材料用手快速充分揉和成一色(约1～2min)，达到发热柔软为好。在速成钢胶体要凝固前，用力粘牢到修补处，并随胶体固化过程用力(手或工具)多次压实，增强胶与叶片的附着力。速成钢硬化后，用锉刀锉平。
4、环氧树脂修补法
按配合比、顺序取适量环氧树脂、乙二胺、邻苯二甲酸二丁酯、丙酮放在玻璃器皿中混合、拌匀。搅拌时注意胶黏剂的黏稠度，适量添加丙酮用量。配制好的环氧树脂最好在20-30min内用完。用羊毛刷蘸取环氧树脂，刷涂叶片表面砂眼、气孔处，刷涂时用尖锥轻轻挤出砂眼、气孔中间的气泡，尽量涂匀涂实，同时用刮板轻轻刮平压实。待环氧树脂1-2h固化后，再刷涂2～3遍。最后一遍涂刷时，务必使叶片表面光滑平顺。涂刷结束后，叶轮放在20-30℃及相对湿度较低的环境下，慢慢养护48h。待环氧树脂完全固化后，用锉刀或磨光机对叶轮轮廓线以及面层上的凸起进行修整。
//
