离心泵基本构造性能曲线以及水泵管道安装铺设方法
点击：882 日期：2021-03-29
选择字号：小 中 大

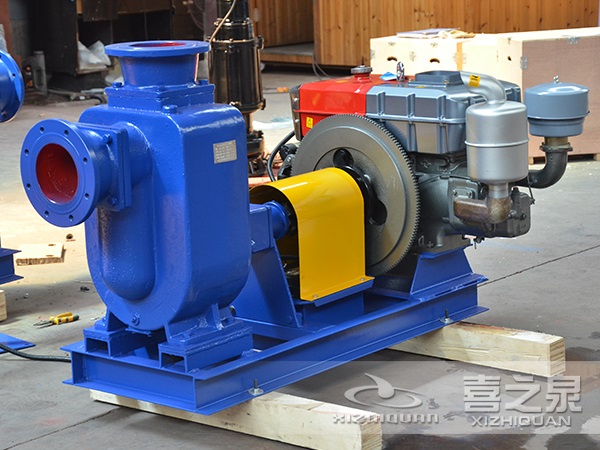

一、离心泵的基本构造是由六部分组成的
离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮
叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、泵体
泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴
泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承
轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！
5、密封环
密封环又称减漏环，叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
6、填料函
填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。
二、离心泵的过流部件
离心泵的过流部件有：吸入室，叶轮，压出室三个部分。叶轮室是泵的核心，也是流部件的核心。泵通过叶轮对液体的作功，使其能量增加。
叶轮按液体流出的方向分为三类：
1）径流式叶轮（离心式叶轮）液体是沿着与轴线垂直的方向流出叶轮；
2）斜流式叶轮（混流式叶轮）液体是沿着轴线倾斜的方向流出叶轮；
3）轴流式叶轮液体流动的方向与轴线平行的；
叶轮按吸入的方式分为二类：
1） 单吸叶轮（即叶轮从一侧吸入液体）；
2） 双吸叶轮（即叶轮从两侧吸入液体）；
叶轮按盖板形式分为三类：
1） 封闭式叶轮；
2） 敞开式叶轮；
3） 半开式叶轮；
其中封闭式叶轮应用很广泛，前述的单吸叶轮双吸叶轮均属于这种形式。
水泵常用管路及其附件的布置和常用管路铺设应当保证水泵的使用和修理上的便利。
铺设互相平行的管路时，应使用管道外壁相距0.4~0.5m，以便维修人员能无阻挡地拆装接头和配置支墩、拉杆等。管路上必须设置放水口，供放空管路之用。
水泵常用管道安装铺设方法：
水泵站内的水管不能直接埋于土中，视具体情况可以铺设于：
1）砖、混凝土或钢筋土德地沟中；
2）机器间下面的地下室中；
3）泵站地板上；
1、地沟中水泵管路的铺设
水泵的吸、压水管路均铺设在地沟中，这种铺设形式使得泵房内比较整洁、交通便利。在管径小于500mm的地面式或半地下式泵站中采用较多。为减少吸水管路的水头损失，也可以将吸水管铺设在地面上，压水管铺设在管沟中，压水管一侧作为泵房的主要通道，这种布置方式也较多见。
在机组为数不多(不多于2~3套)和管路不很长的个别场合，直径大于500mm的水管也可以铺设于地沟中。
为了便于安装和检修，地沟上应有活动盖板，管沟断面尺寸应符合下列要求:
1)从管壁到沟的顶盖距离L1应不小于100~200mm；
2)从沟底到下管壁的距离L3不应小于350mm；
3)直径在200mm以下的水管应铺设在地沟夫人中间，沟壁与水管侧面的距离L2应不小于350mm。直径为250mm，另一侧距离L4应不小于450mm；
4)沟底应有向集水坑或排水口倾斜的坡度i，一般为0.01。
2、地板上水泵管路的铺设
直径大于500mm的水管，可同管道泵一起安装在泵站机器间的地板上。水泵吸、压水管安装呈一直线，不设弯头。这种铺设形式减少了管道长度和应力损失，水力条件好，便于安装、检修和操作。
为便于在泵房内通行，应修建跨过管道并能走近机组和闸阀的便桥和梯子。
3、架空水泵管路的铺设
泵站内管道一般不宜架空安装。但地下深度较大的泵房，为了与室外管路连接，有时不得不作架空管道。管道架空安装时，应做好支架或支柱，但不应阻碍通行，更不能妨碍水泵机组的吊装及检修工作。不允许将管道架设在电气设备的上方，以免管道漏水或凝露时，影响下面电气的安全工作。
吸、压水管在引出泵房之后，必须埋设在冰冻线以下，并应有必要的防腐防振措施。如管道位于水泵站施工工作坑范围内，则管道底部应作基础处理，以免回填发生过大沉陷。
//
