自吸式隔膜泵安装
高压自吸式隔膜泵，隔膜泵的产品类型很多，结构也多种多样。隔膜泵工作原理是曲柄连杆机构在电动机的驱动下，带动柱塞作往复运动，柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜，使隔膜来回鼓动。气动隔膜泵工作原理，气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开，当隔膜片向传动机构一边运动，泵缸内工作时为负压而吸进液体，当隔膜片向另一边运动时，则排出液体。被输送的液体在泵缸内被膜片与工作液体隔开，只与泵缸、吸进阀、排出阀及膜片的泵内一侧接触，而不接触柱塞以及密封装置，这就使柱塞等重要零件完全在油介质中工作。
关于高压自吸式隔膜泵更换铜套。中轴两端螺杆掉落，此时需重新装好螺杆。两层膜片都破裂，此时请更换膜片。空气阀堵塞，此时应拆卸清洗空气阀或直接更换。球阀严重磨损，更换球阀和阀座。出口管路超压，此时应降低出口管路压力。气动隔膜泵漏油，可能的故障原因及处理办法：密封垫、密封圈损坏或过松：调整或更换密封垫、密封圈。气动隔膜泵压力不足或升高，气动隔膜泵压力调节阀调节不当：调节压力阀至所需压力。压力调节阀失灵：检修压力调节阔。压力表灵：检修或更换压力表。气动隔膜泵压力下降，补油阀补油不足：修补油阀。进料不足或进料阀泄漏：检修进料情况及进料阀。柱塞密封漏油：检修密封部分。贮油箱油面太低：加注新油。泵体泄漏或膜片损坏：检查更换密封垫或膜片。
因为气动隔膜泵具有以上特点，所以气动隔膜泵自从诞生以来正逐步侵入其他泵的市场，并占有其中的一部分。如：喷漆、陶瓷业中气动隔膜泵已占有绝对的主导地位，而在其他的一些行业中，像环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。
多级泵口环一般指叶轮口环，是安装在水泵叶轮和泵体之间的一个环状金属。口环，也叫密封环，或者叫耐磨环。其主要作用是防止出口端介质倒流回进口端介质也就是密封作用(因此有“密封环”这一名称);同时也起耐磨作用，避免叶轮和泵壳直接接触损坏，有保护叶轮的作用(因此有“耐磨环”这一名称)。
一般水泵的级数与口环的数量是一样的，也就是说一个5级的水泵，那么口环也就有5个，一个首口环，4个口环。

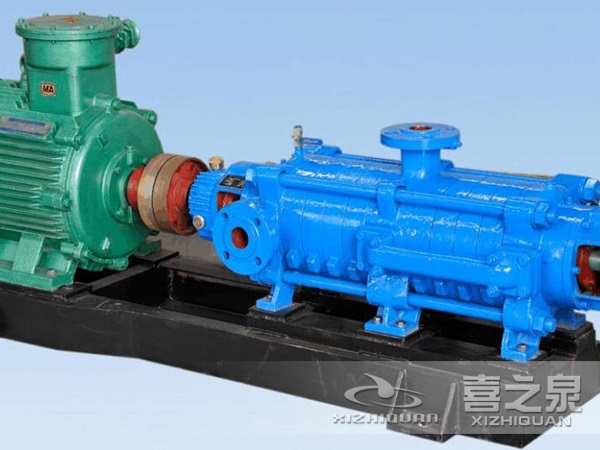

矿用自平衡多级泵口环的作用是在叶轮与泵壳间形成狭窄、曲折的通道，来增加介质的流动阻力，达到减少介质泄漏的目的。矿用多级泵口环的设置还起到保护泵上主要零件不受磨损的作用，在口环磨损后，可以修复或更换新环、恢复正常装配间隙，这样既经济又便于检修。
口环间隙大会将低泵的使用效率，经过泵加压的流体会过多的从泵出口区域沿叶轮与口环的间隙返回到进口，从而降低了泵的使用效率，同时由于流量的加大，会使口环过早的被磨损。 口环间隙过大，会导致泵的流量降低，严重时不上量。
多级泵口环的完好性及它与叶轮问径向间隙含，在拆卸泵时应首先检查。如矿用多级泵口环已有沟槽等缺损或已破裂或间隙艿超过表5中所规定的数值时，应更换新口环或将原口环补焊修复。
多级泵口环的结构形式通常有径向间隙式的圆环型、双环阶梯型、双环迷宫型及轴向间隙式、L型喷嘴式密封环、双L型双密封环、内啮合型单迷宫密封环等等。
多级泵在运行中，矿用多级泵口环与叶轮的相应圆周是同时磨损而造成间隙增大超过规定数值的，因为新口环内径应按叶轮入口外径来配 制，叶轮与矿用多级泵口环之间的径向间隙参照表5—3的规定。在修理过程中，这个间隙力求小一点，才能提高泵的工作效率和延长使用期限。
口环材质一般可用灰铸铁HT200、铸钢和不锈钢等材质，口环材质可以根据技术要求来定.材质也分SiN, 四氟的等，主要考虑它的耐磨性。
