当前位置:喜之泉首页 > 消防成套设备> 消防气体顶压设备 > 上海喜之泉3CF认证DXZQ型消防气体顶压设备

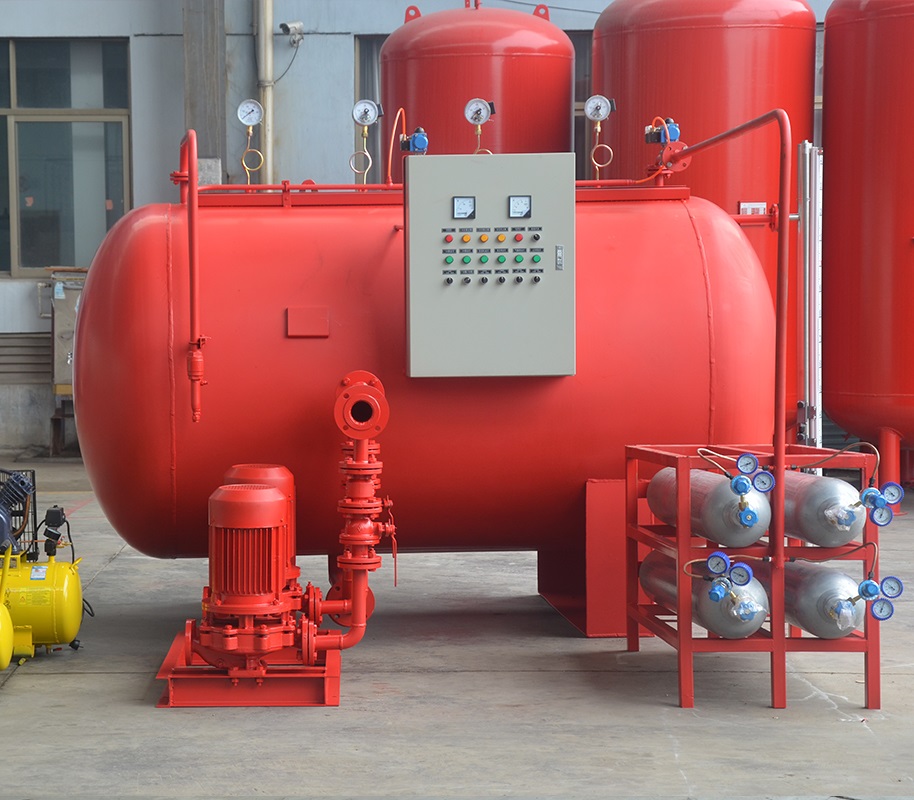

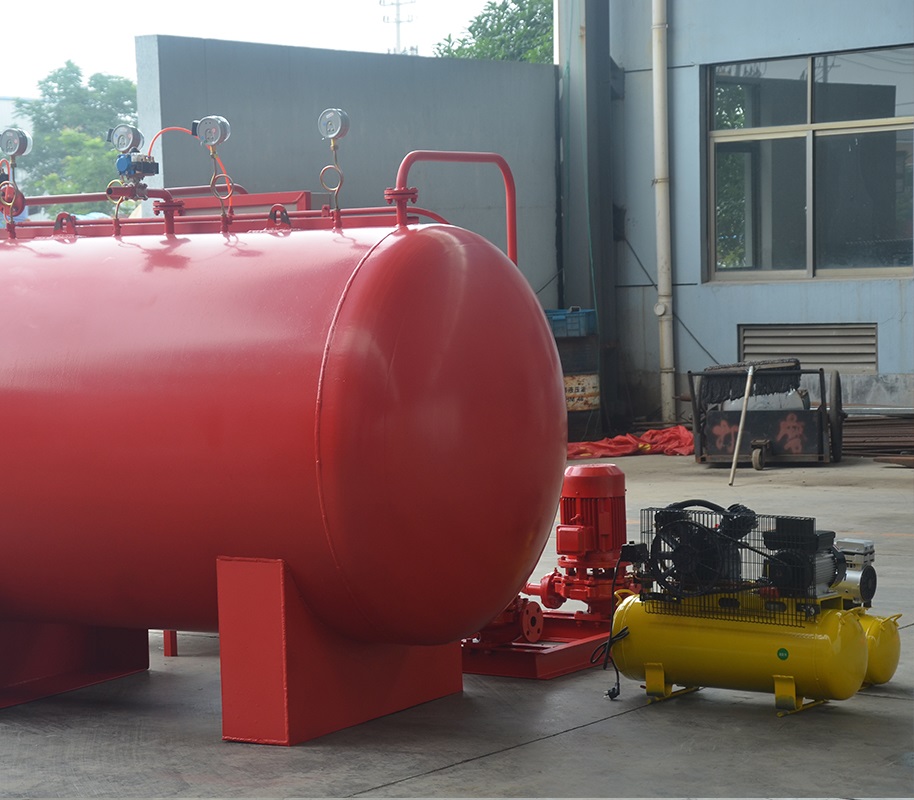

  • 上海喜之泉3CF认证DXZQ型消防气体顶压设备 DXZQ型
  • 环境温度:5~40 ℃
    相对空气湿度:≤85%
    介质温度:4~70℃
    供电电压:380v(+5% -10%)
  • 点击:12759
我要订购



产品概念:

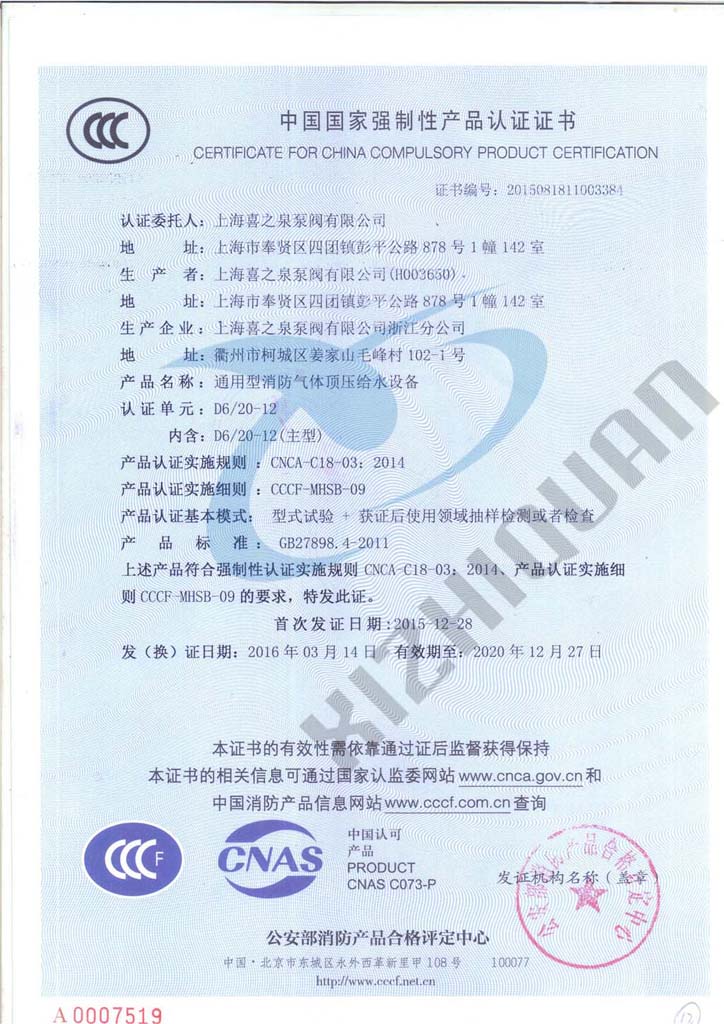

           DXZQ型气体顶压给水设备是以消防设计规范《高层民用建筑设计防火规范》、《建筑设计防火规范》、及标准GB27898.4-2011《固定消防给水设备 第4部分:消防气体顶压给水设备》、GB6245-2006《消防泵性能要求和实验方法》为依据设计的新型消防专用固定灭火设备,并获得消防产品3CF认证证书

           DXZQ型消防气体顶压给水设备适用于消防系统供水。设备主要由气压水罐、消防泵控制设备、顶压储气系统、减压释放装置等组成,该设备在完全没有电(动力)的情况下可以满足消防状态下10min消防供水量。具有能和消防按钮,消火栓,烟雾,温度,压力,流量等信号并联启动消防泵接口。消防泵控制设备具有双电源供电并有自动切换功能,以满足消防灭火系统的设计要求。



产品特点:

   1.DXZQ型消防气体顶压给水设备中气体顶压储气容器应选用压力容器生产商按照GB5100和GB5099规定生产的合格产品,气压水罐应选用按照GB150《钢制压力容器》生产的合格产品。可以按照客户安装环境的要求采用多罐组合的方式,立式罐或卧式罐,方式灵活方便客户;其运行安全性应符合TSG  R0004的要求。

   2.采用独特的常闭式顶压储气系统,解决了常开系统容易的泄露问题;本设备可不设高压补气设备,避免了由此带来的安全问题、噪音及耗能问题;气路中日常保持常规供水的压力,提高安全性能。

   3.常闭式顶压储气系统也可以用柴油机(或电动机驱动)的双螺杆空压机代替,能大安全保证设备的可靠性,特别是配备柴油机驱动的双螺杆空压机消防期间可以完全在没有电源的情况下使用,其他的阀门全是自动气动控制不需要电源执行。

   4.能实现自动运行,既自动稳压保压,自动蓄水,自动泄压,自动报警,自动消防,不需要专人值守。

   5.采用独立的闭式控制系统,水位的控制不受其他的影响;压力的控制采用独立闭式控制,实现压力的平稳;采用低液位止气控制,有效确保气体不进入消防管网。

   6.该设备受罐体上的压力传感器的控制,启停大气泵的充气功能;可以选择带触摸屏功能以及运行情况记录仪(含USB接口)还可以实时记录管网压力情况,并定时保存,故障记录也能记录并且可以查询;动态画面实时监控。

   7.采用气动球阀带反馈信号,使用可靠,完全不漏气,不漏水;高压气体的也采用双向承压的高压球阀,消防装备质量监督检验中心的型式检验,质量符合GB6245-2006《消防泵性能要求和实验方法》。

   9.D型消防气体顶压给水设备可用于应急消防气压给水设备,储存10min的消防用水量,能替代市内消防水箱,具有投资省、建设周期短、施工安装简便、维修费用极低、便于实现自动控制等优点,特别适合地震区建设、隐蔽工程、临时建筑和因建筑艺术等要求不宜设置高位水箱的建筑。

型号意义:



设备结构:

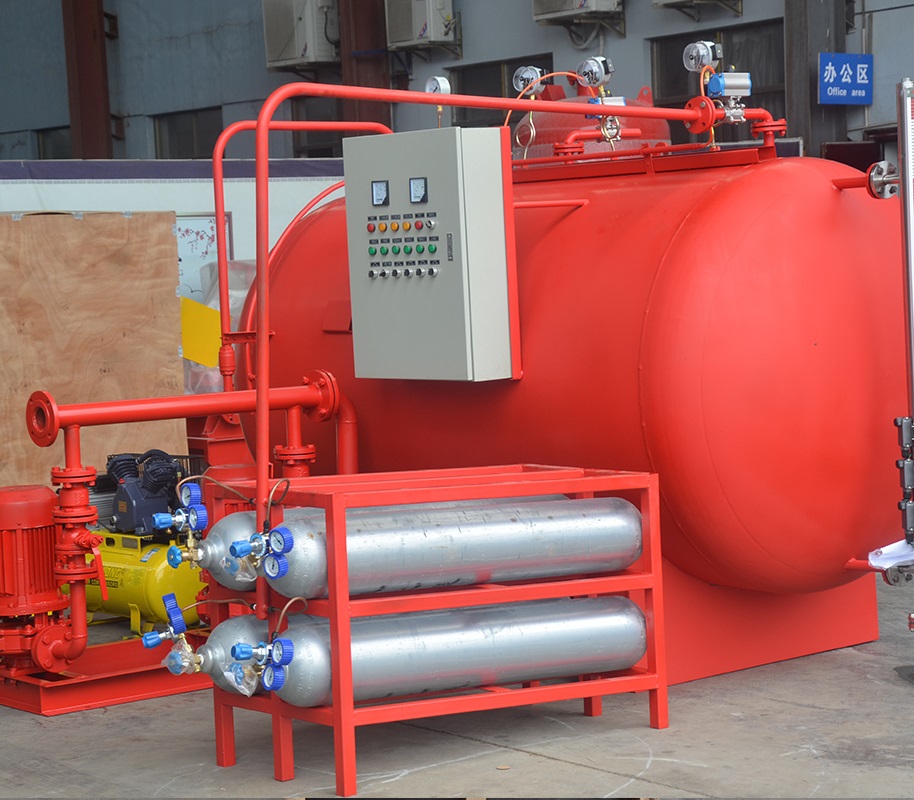

      DXZQ型消防气体顶压给水设备包括:控制柜、电磁气阀、液位传感器、二氧化碳气瓶、显示压力表、气瓶组等部件。


产品用途:

      DXZQ型消防气体顶压给水设备用于提供A类火灾的消防10min灭火用水,适用于宾馆、酒店、娱乐场所、体育馆、厂房、仓库、住宅小区、写字楼等公共建筑,特别适用于不便设置高位水箱的低层建筑、轻型材料建筑的消防给水系统,以及地震区建筑、隐蔽工程、临时建筑和因建筑艺术等要求不宜设置高位水箱的建筑。


工作原理:

稳压泵系统启动与运行

       启动前首先利用水源的压力打开D4向气压水罐及系统里灌水,充到一定程度后,关闭D4,启动稳压泵(B1B2)继续向系统打水,直至把气压水罐内的水位提高到设定的水位上限即M1时,稳压泵(两台一备一用)自动停止,这时如果压力处在系统设定的压力下限P2P1为系统压力上限,P2为系统压力下限)以下时,汽泵自动向罐内补气直到压力达到设定的稳压系统压力上限P1时汽泵停止。这是一个稳压周期的完成,此时整个消防系统处在稳压状态。当系统内泄露压力下降到P2时,磁翻板液位计检测到罐内水位如果下降了,当水位降至设定的水位下限M2时,稳压泵系统(B1B2)自动启动,向系统内补水,补到系统设定的水位上限时M1,水泵停止。(如果在补水的过程中罐内压力过高,即高于设定的稳压系统压力上限,这时气压水罐的电磁阀D2自动打开泄压,以保障水能补到设定的水位),如果此时系统压力低于系统设定的压力下限时,这时汽泵自动启动向罐内补气,一直补到系统设定的压力上限P1时汽泵停止,如此反复运行以保证稳压系统处在设定的水位(M1-M2)及压力(P1-P2)范围内,达到稳压的目的。



汽瓶系统

     气瓶组配有气瓶N只、各气瓶通过管路与一条DN25的管路相连,DN25管路与气压水罐顶部相连,管路通断由电磁阀D1控制,气瓶内压力在12       MPa-15MPa,出口压力设定为系统的下限压力以下P4=P3-0.02MPa。平时气瓶系统是一直处于休眠状态,有火灾发生时才投入工作。工作过程为当有火灾发生时,稳压系统压力急剧下降,当下降到 P4时,气瓶组电磁阀D1打开,气瓶组的高压气体迅速打到气压水罐内,把气压水罐里的水迅速打到消防管道内,以保证10分钟的应急消防水源供给。


汽泵系统

       本系统可设大小汽泵各一台大汽泵(2汽泵为一备一用)。其中大汽泵平时也是出于休眠状态,只有小汽泵出现故障时,它才启动。平时是起稳压保障作用。小汽泵平时只由于稳压,因为在稳压过程中用气量很小,因此在大消防系统里要设一大一小两台汽泵,小系统就设一台汽泵。


大小汽泵工作过程

        汽泵系统出口管路与气压水罐的顶部相连接,每个汽泵出口各装有一个单向阀,保证稳压气体及水不至于向流至汽泵内。当稳压系统压力下降到设定下限P2时,小汽泵启动,向稳压系统及管路打压,直到压力达到设定值上限P1时汽泵停止(控制范围P1-P2=0.05MPa),当小汽泵故障或压力急剧下降至P3时,大汽泵启动来完成稳压过程。如此反复运行确保稳压系统稳定在设定的压力范围内,达到大小汽泵备用及稳压之目的。


消防启动过程

     当消防事故发生时,消防及喷淋系统管路打开,这时稳压系统压力迅速下降,当系统降到P3以下即P4时,电磁阀D1迅速打开,气瓶系统立即启动,高压气体迅速向气压水罐内压力瞬间增高,此时系统的高压气体把水迅速打入消防管道,保证10分钟的应急消防用水快速进入消防系统里,达到消防应急用水的目的,以确保财产及人身安全。


防止气体进入消防管道措施、

     为了防止气体进入消防管道,保证消防管道的使用安全,本系统可在消防气压水罐的出口处设一气动蝶阀,一般是再管路长而又很复杂的情况下采用。当气压水罐的水位达到底部时,为了保证气体不进入消防管路系统,在气压水罐的底部出水口设有一个气动蝶阀。当水达到罐的底部以上250mm时(到达磁翻板底部M3=50mm时),这时由磁翻板液位计上的控制点控制电磁阀D3打开,控制气动蝶阀迅速关闭,以确保气体不进入消防管路系统里。


超压安全措施

   当控制系统失灵或气压水罐出口气动蝶阀关闭时,为防止系统压力过高,在汽泵上都没有压开关,在管路上设有安全阀,限压开关保证汽泵达到一定压力就停止,而安全阀实在到达一定压力值时,安全阀打开泄压,以上都可以保证管路及系统的安全。


防止水进入汽泵及气瓶系统措施

       当罐内的水达到设定的水位上限M1时,磁翻板液位计控制水泵停止。

       当电气系统控制失灵时,为了保险,本设备可在稳压泵出口进入罐体的出水口上安装有一个液压浮球阀,当罐内的水超过设定的水位上限M1时,稳压泵出口管路立即关闭,水位即停留在罐顶部以下200mm处,水位不再增高,以此保证消防水不进入气体管道及气瓶系统内。


压力设定

   汽泵停止P1       P1-P2=0.05MPa

   小汽泵启动P2   P2-P3=0.02MPa

   大汽泵启动P3   P3-P4=0.02MPa

   电磁阀D1打开  P4=P3-0.02MPa

   电磁阀D2打开  P5=P1+0.02MPa

   电磁阀D3打开  M3=50mm


罐内水位设定

   停泵水位      M1高水位(人工设定)

   启泵水位      M2低水位(人工设定)

   关闭蝶阀      M3=50mm(人工设定)


表的设定接线

     电接点压力表1(P1-P2)-----接小汽泵

     电接点压力表2(P1  P3)-----接大汽泵

     电接点压力表3(P4)---------接D1

     电接点压力表4(P5)---------接D2


性能参数:

消防压力 (MPa) 稳压压力 (MPa) 有效容积 气压  (40L) 稳压泵
型号 台数 型号 台数
DXZQ0.4/10-6 P-0.4 P1-0.4    P2-0.45 6 SQW1800-1.0 6 40GDL6-12X4 2 V-0.17/8
W/6/10
1 XZQP-2.2-1/1
DXZQ0.5/10-6 P-0.5 P1-0.5    P2-0.55 6 SQW1800-1.0 8 40GDL6-12X5 2 1 XZQP-2.2-1/1
DXZQ0.6/10-6 P-0.6 P1-0.6    P2-0.65 6 SQW1800-1.0 8 40GDL6-12X6 2 1 XZQP-3-1/1
DXZQ0.7/10-6 P-0.7 P1-0.7    P2-0.75 6 SQW1800-1.6 9 40GDL6-12X7 2 1 XZQP-3-1/1
DXZQ0.8/10-6 P-0.8 P1-0.8    P2-0.85 6 SQW1800-1.6 9 40GDL6-12X7 2 V-0.13/12
W-0.74/14
1 XZQP-3-1/1
DXZQ0.9/10-6 P-0.9 P1-0.9    P2-0.95 6 SQW1800-1.6 12 40GDL6-12X8 2 1 XZQP-4-1/1
DXZQ1.0/10-6 P-1.0 P1-1.0    P2-1.1 6 SQW1800-1.6 15 40GDL6-12X8 2 1 XZQP-4-1/1
DXZQ0.4/15-9 P-0.4 P1-0.4    P2-0.45 9 SQW2000-1.0 9 40GDL6-12X4 2 V-0.17/8
W-06/10
1 XZQP-2.2-1/1
DXZQ0.5/15-9 P-0.5 P1-0.5    P2-0.55 9 SQW2000-1.0 12 40GDL6-12X5 2 1 XZQP-2.2-1/1
DXZQ0.6/15-9 P-0.6 P1-0.6    P2-0.65 9 SQW2000-1.0 12 40GDL6-12X6 2 1 XZQP-3-1/1
DXZQ0.7/15-9 P-0.7 P1-0.7    P2-0.75 9 SQW2000-1.6 15 40GDL6-12X7 2 1 XZQP-3-1/1
DXZQ0.8/15-9 P-0.8 P1-0.8    P2-0.85 9 SQW2000-1.6 16 40GDL6-12X7 2 V-0.13/12.5
W-0.74/14
1 XZQP-3-1/1
DXZQ0.9/15-9 P-0.9 P1-0.9    P2-0.95 9 SQW2000-1.6 18 40GDL6-12X8 2 1 XZQP-4-1/1
DXZQ1.0/15-9 P-1.0 P1-1.0    P2-1.1 9 SQW2000-1.6 20 40GDL6-12X9 2 1 XZQP-4-1/1
DXZQ0.4/15-9 P-0.4 P1-0.4    P2-0.45 12 SQW220Q-1.0 12 40GDL6-12X4 2 V-0.13/12.5
W-0.9/7
1 XZQP-2.2-1/1
DXZQ0.5/20-12 P-0.5 P1-0.5    P2-0.55 12 SQW220Q-1.0 15 40GDL6-12X5 2 1 XZQP-2.2-1/1
DXZQ0.6/20-12 P-0.6 P1-0.6    P2-0.65 12 SQW220Q-1.0 16 40GDL6-12X6 2 1 XZQP-3-1/1
DXZQ0.7/20-12 P-0.7 P1-0.7    P2-0.75 12 SQW220Q-1.6 20 40GDL6-12X7 2 V-0.36/7
W-0.74/14
1 XZQP-3-1/1
DXZQ0.8/20-12 P-0.8 P1-0.8     P2-0.85 12 SQW220Q-1.6 24 40GDL6-12X7 2 1 XZQP-3-1/1
DXZQ0.9/20-12 P-0.9 P1-0.9    P2-0.95 12 SQW220Q-1.6 24 40GDL6-12X8 2 1 XZQP-4-1/1
DXZQ1.0/20-12 P-1.0 P1-1.0    P2-1.1 12 SQW220Q-1.0 28 40GDL6-12X9 2 1 XZQP-4-1/1
DXZQ0.4Z25-15 P-0.4 P1-0.4    P2-0.45 15 SQW240Q-1. 0 15 40GDL6-12X4 2 V-0.36/7
W-0.6/10
1 XZQP-2.2-1/1
DXZQ0.5/25-15 P-0.5 P1-0.5    P2-0.55 15 SQW240Q-1. 0 18 40GDL6-12X5 2 1 XZQP-2.2-1/1
DXZQ0.6/25-15 P-0.6 P1-0.6    P2-0.65 15 SQW240Q-1. 0 20 40GDL6-12X6 2 1 XZQP-3-1/1
DXZQ0.7/25-15 P-0.7 P1-0.7    P2-0.75 15 SQW240Q-1. 6 24 40GDL6-12X7 2 1 XZQP-3-1/1
DXZQ0.8/25-15 P-0.8 P1-0.8    P2-0.85 15 SQW240Q-1. 6 28 40GDL6-12X7 2 1 XZQP-3-1/1
DXZQ0.9/25-15 P-0.9 P1-0.9    P2-0.95 15 SQW240Q-1. 6 30 40GDL6-12X8 2 1 XZQP-4-1/1
DXZQ1.0/25-15 P-1.0 P1-1.0     P2-1.1 15 SQW240Q-1. 6 36 40GDL6-12X9 2 1 XZQP-4-1/1
DXZQ0.4/30-18 P-0.4 P1-0.4    P2-0.45 18 SQW240Q-1. 0 20 50GDL12-15X4 2 V-0.36/7
W-0.6/10
1 XZQP-4-1/1
DXZQ0.5/30-18 P-0.5 P1-0.5    P2-0.55 18 SQW240Q-1. 0 20 50GDL12-15X4 2 1 XZQP-4-1/1
DXZQ0.6/30-18 P-0.6 P1-0.6    P2-0.65 18 SQW240Q-1. 0 24 50GDL12-15X5 2 1 XZQP-5.5-1/1
DXZQ0.7/20-18 P-0.7 P1-0.7    P2-0.75 18 SQW240Q-1. 6 30 50GDL12-15X6 2 1 XZQP-5.5-1/1
DXZQ0.8/30-18 P-0.8 P1-0.8     P2-0.85 18 SQW240Q-1. 6 32 50GDL12-15X6 2 1 XZQP-5.5-1/1
DXZQ0.9/30-18 P-0.9 P1-0.9     P2-0.95 18 SQW240Q-1. 6 36 50GDL12-15X7 2 1 XZQP-7.5-1/1
DXZQ1.0/30-24 P-1.0 P1-1.0     P2-1.1 18 SQW240Q-1. 6 40 50GDL12-15X8 2 1 XZQP-7.5-1/1
DXZQ0.4/40-24 P-0.4 P1-0.4    P2-0.45 24 SQW2600-1. 0 24 50GDL12-15X4 2 V-0.36/7
W-0.74/14
1 XZQP-4-1/1
DXZQ0.7/40-24 P-0.7 P1-0.7    P2-0.75 24 SQW2600-1. 6 40 50GDL12-15X6 2 1 XZQP-5.5-1/1
DXZO1.0/40-24 P-1.0 P1-1.0    P2-1.1 24 SQW2600-1. 6 54 50GDL12-15X8 2 1 XZQP-7.5-1/1
DXZQ0.4/50-30 P-0.4 P1-0.4    P2-0.45 30 SQW2800-1. 0 30 50GDL12-15X4 2 V-0.36/7
W-0.74/14
1 XZQP-4-1/1
DXZQ0.7/50-30 P-0.7 P1-0.7    P2-0.75 30 SQW2800-1. 6 48 50GDL12-15X6 2 1 XZQP-5.5-1/1
