秋冬季IRG立式热水管道循环离心泵单级水泵耐高温循环泵防爆水泵

查看大图加入收藏夹我要订购告诉好友

秋冬季IRG立式热水管道循环离心泵单级水泵耐高温循环泵防爆水泵 IRG
材质铸铁
性能耐高温
输送介质热水
泵轴位置边立式
叶轮结构封闭式叶轮
流量 5-2000（m3/h）
扬程 1.5-100（m）
汽蚀余量 2.0~5.5（m）
吸入口径 15-150（mm）
排出口径 15-150（mm）
功率 0.37-160（kw）
点击：2273

产品概述
产品结构
工作原理
性能参数

产品概述：

热水管道泵即指可以直接安装在水管道上水泵，多采用离心泵，配合法兰连接管路。一般由电机壳体、电机定子、电机转子、密封套筒、水泵壳体、水泵叶轮、端盖、电机转轴、过滤器、端盖槽、密封胶圈和石墨轴承组成，其特征在于密封套筒将电机定子和电机转子屏蔽隔开，并用密封胶圈密封，在端盖内有一过滤器，端盖上有端盖槽，轴承采用石墨滑动轴承，水泵叶轮采用铸铁，电机壳体采用压铸铝合金或铸铁材料。

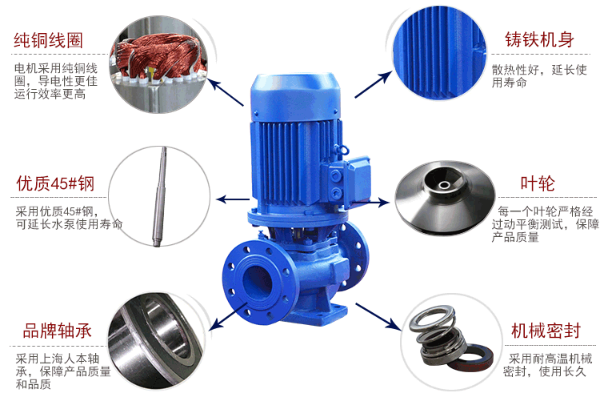

产品结构：

工作原理：

管道泵之所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称“气蚀”)造成设备事故！

性能参数：

型号	流量		扬程	效率	转速	电机功率	汽蚀余量	重量
型号	m3/h	l/s	m	%	r/min	kw	m	kg
IRG15-80	1.1	0.3	8.5	26	2900	0.18	2.3	17
	1.5	0.42	8	34
	2	0.55	7	34
IRG20-110	1.8	0.5	16	25	2900	0.37	2.3	25
	2.5	0.69	15	34
	3.3	0.91	13.5	35
IRG20-160	1.8	0.5	33	19	2900	0.75	2.3	29
	2.5	0.69	32	25
	3.3	0.91	30	23
IRG25-110	2.8	0.78	16	34	2900	0.55	2.3	26
	4	1.11	15	42
	5.2	1.44	13.5	41
IRG25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28
	4	1.11	20	36
	5.2	1.44	18	35
IRG25-125A	2.5	0.69	17	35	2900	0.55	2.3	27
	3.6	1	16	35
	4.6	1.28	14.4	35
IRG25-160	2.8	0.78	33	24	2900	1.5	2.3	39
	4	1.11	32	32
	5.2	1.44	30	33
IRG25-160A	2.6	0.12	29	31	2900	1.1	2.3	34
	3.7	1.03	28	31
	4.9	1.36	26	31
IRG32-100I	4.4	1.22	13.2	48	2900	0.75	2	32
	6.3	1.75	12.5	54
	8.3	2.32	11.3	53
IRG32-125	3.5	0.97	22	40	2900	0.75	2.3	28
	5	1.39	20	44
	6.5	1.8	18	42
IRG32-125A	3.1	0.86	17.6	43	2900	0.55	2.3	28
	4.5	1.25	16	43
	5.8	1.61	14.4	43
IRG32-160	3.1	0.86	33	34	2900	1.5	2.3	28
	4.5	1.25	32	40
	5.8	1.61	30	42
IRG32-160I	4.4	1.22	33.2	34	2900	2.2	2	47
	6.3	1.75	32	40
	8.3	2.32	30.2	42
IRG32-200	3.1	0.86	51	28	2900	3	2	47
	4.5	1.25	50	35
	5.8	1.61	48	37
IRG32-200I	4.4	1.22	50.5	26	2900	4	2	43
	6.3	1.75	50	33
	8.3	2.32	48	35
IRG32-200IA	2.8	0.78	44.6	34	2900	2.2	2	74
	4	1.11	44	40
	5.2	1.44	42.7	42
IRG40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
IRG40-100A	3.9	1.08	10.6	52	2900	0.37	2.3	32
	5.6	1.56	10	52
	7.4	2.06	9	52
IRG40-125	4.4	1.22	21	41	2900	1.1	2.3	34
	6.3	1.75	20	46
	8.3	2.31	18	43
IRG40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33
	5.6	1.56	16	45
	7.4	2.06	14.4	41
IRG40-160	4.4	1.22	33	35	2900	2.2	2.3	47
	6.3	1.75	32	40
	8.3	2.31	30	40
IRG40-160A	4.1	1.14	29	34	2900	1.5	2.3	43
	5.9	1.64	28	39
	7.8	2.17	26.3	39
IRG40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38
	5.5	1.53	24	38
	7.2	2	22.5	37
IRG40-200	4.4	1.22	51	26	2900	4	2.3	74
	6.3	1.75	50	33
	8.3	2.31	48	32
IRG40-200A	4.1	1.14	45	26	2900	3	2.3	62
	5.9	1.64	44	31
	7.8	2.17	42	30
IRG40-200B	3.7	1.03	38	29	2900	2.2	2.3	52
	5.3	1.47	36	29
	7	1.94	34.5	29
IRG40-250	4.4	1.22	82	24	2900	7.5	2.3	105
	6.3	1.75	80	28
	8.3	2.31	74	28
IRG40-250A	4.1	1.14	72	24	2900	5.5	2.3	98
	5.9	1.64	70	28
	7.8	2.17	65	27
IRG40-250B	3.8	1.06	61.5	23	2900	4	2.3	77
	5.5	1.53	60	27
	7	1.94	56	26
