产品介绍
CDL立式多级离心泵是吸取了国内外先进技术而设计制造的非自吸立式多级离心泵,采用标准立式电机和快装式机械密封,更换非常方便。泵的过流部分均采用不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质。水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形,流道特别光滑,轴瓦、轴套用硬质合金,具有超强的使用实名,避免产生二次污染,可达到卫生标准级别的不锈钢多级泵。轴封采用耐磨机械密封,无泄漏。电机采用Y2外壳,进口轴承,绝缘等级F级。泵运转平稳,低噪音,整机质量可靠,外形美观,体积小,重量轻,运输安装方便,是理想的绿色、环保、节能的水泵。该产品可替代国外CR、CRN等同类产品。产品投放市场后,以其高效节能、质量可靠、使用范围广等特点。
产品特点
1、采用优良的水力模型和先进的制造工艺,大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。 3、泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。
5、泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。
6、采用标准电机,用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。
结构要求:

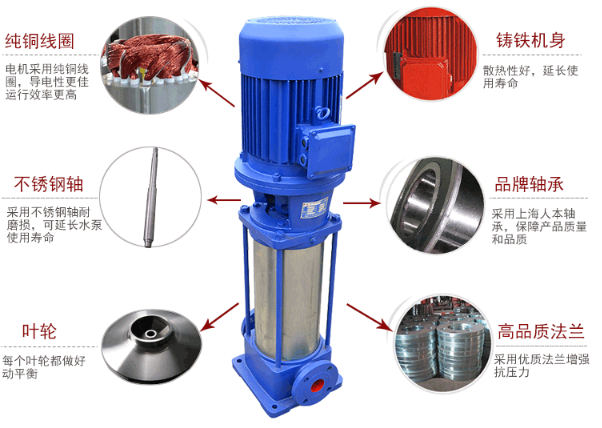

CDL 立式不锈钢多级离心泵结构:电机、泵头、机械密封、出水导叶、导叶、支撑导叶、导流器、轴承、叶轮等部件组成。
工作原理
当电机带动轴上时,充满在叶轮内的液体在离心力的作用下,从叶轮中心沿着叶片间的流道甩向叶轮的四周,由于液体受到叶片的作用,使压力和速度同时增加,经过导壳的流道而被引向次一级的叶轮,这样,逐次地流过所有的叶轮和导壳,进一步使液体的压力能量增加。将每个叶轮逐级叠加之后,就获得一定扬程。
1、 稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。
产品用途;
供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉:农田灌溉、喷灌、滴灌。
性能参数:
型号
流量
扬程
电压
功率
内径
m3/h
m
v
kw
mm
DL2-20
2
15
380
0.37
25
DL2-30
2
22
380
0.37
25
DL2-40
2
30
380
0.55
25
DL2-50
2
37
380
0.55
25
DL2-60
2
45
380
0.75
25
DL2-70
2
52
380
0.75
25
DL2-90
2
67
380
1.1
25
DL2-110
2
82
380
1.1
25
DL2-130
2
98
380
1.5
25
DL2-150
2
112
380
2.5
25
DL2-180
2
136
380
2.2
25
DL2-220
2
165
380
2.2
25
DL2-260
2
198
380
3
25
