当前位置:喜之泉首页 > 更多产品> 排污泵 > ZW自吸排污泵 无堵塞自吸式排污泵
  • ZW自吸排污泵 无堵塞自吸式排污泵 ZW
  • 流量:5-800m3/h;
    扬程:12-60m;
    电机功率:2.2-55KW
    转速:1450-2900r/min
    口径:φ25-φ300
    介质温度:≤100℃
    自吸高度:4.5-6.0m
  • 点击:2987
我要订购

产品概念:

         ZW型自吸式无堵塞排污泵,是本公司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可像一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,极少检修,性能达到水平,具有广阔的应用市场和发展前景。


产品特点:

      1.排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。

      2.高效节能:采用优秀水力模型,效率比一般自吸泵高3-5%

      3.自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短

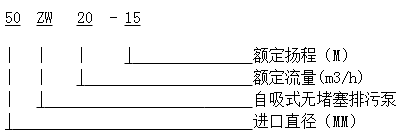

型号说明:


产品结构:

       ZW系列自吸式无堵塞排污泵,主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。

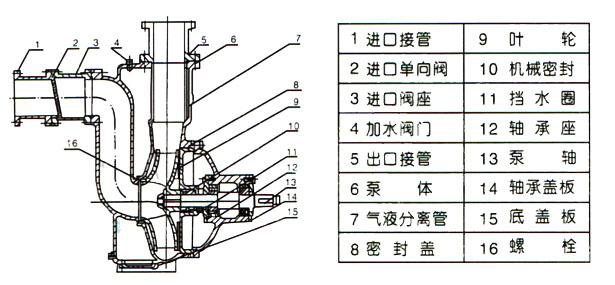

结构图纸:



产品用途:

       ZW系列自吸式无堵塞排污泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。



工作原理:
       泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相同,构成泵的轴向回流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动,泵内的储液在叶轮的作用下,夹带着空气被向上,储液体通过气液分离管的网络回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

ZW型自吸式无堵塞排污泵使用事项:
       1.吸入管路越短越好,最长不超过10M。
       2.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。
       3.自吸泵第一次使用,仍需将泵腔灌满水。
       4.常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。
       5.此泵可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。

                                                                 性能参数:

型号 口径(mm) 流量(m3/h) 扬程(m) 电机功率(kw) 转速(r/min) 自吸高度(m)
25ZW8-15 25 8 15 1.5 2900 5
32ZW10-20 32 10 20 2.2 2900 5
32ZW20-12 32 20 12 2.2 2900 5
32ZW9-30 32 9 30 3 2900 5
40ZW20-12 40 20 12 2.2 2900 5
40ZW10-20 40 10 20 2.2 2900 5
40ZW15-30 40 15 30 3 2900 5
50ZW10-20 50 10 20 2.2 2900 5
50ZW20-12 50 20 12 2.2 2900 5
50ZW15-30 50 15 30 3 2900 5
65ZW20-14 65 20 14 2.2 2900 4
65ZW15-30 65 15 30 3 2900 4
65ZW30-18 65 30 18 4 1450 4
65ZW20-30 65 20 30 5.5 2900 4.5
65ZW40-25 65 40 25 7.5 1450 4.5
65ZW25-40 65 25 40 7.5 2900 5
65ZW30-50 65 30 50 11 2900 5
80ZW40-16 80 40 16 4 1450 4
80ZW40-25 80 40 25 7.5 2900 5
80ZW40-50 80 40 50 18.5 2900 5
80ZW65-250 80 65 25 7.5 1450 5
80ZW80-35 80 80 35 15 2900 5
80ZW80-35 80 80 35 15 1450 5
80ZW50-60 80 50 60 22 2900 5
100ZW100-15 100 100 15 7.5 1450 4.5
100ZW80-20 100 80 20 7.5 1450 4.5
100ZW100-20 100 100 20 11 1450 4.5
100ZW100-30 100 100 30 22 2900 4.5
100ZW100-30 100 100 30 22 1450 4.5
100ZW80-60 100 80 60 37 2900 5
100ZW80-80 100 80 80 45 2900 5
125ZW120-20 125 120 20 15 1450 5
125ZW180-14 125 180 14 15 1450 5
150ZW180-14 150 180 14 15 1450 5
150ZW180-20 150 180 20 22 1450 5
150ZW180-30 150 180 30 37 1450 5
200ZW280-14 200 280 14 22 1450 4.5
200ZW300-18 200 300 18 37 1450 4.5
300ZW280-24 300 280 24 45 1450 5
250ZW280-28 200 280 28 55 1450 5
250ZW420-20 250 420 20 55 1450 4.5
300ZW800-14 300 800 14 55 1450 4.5
