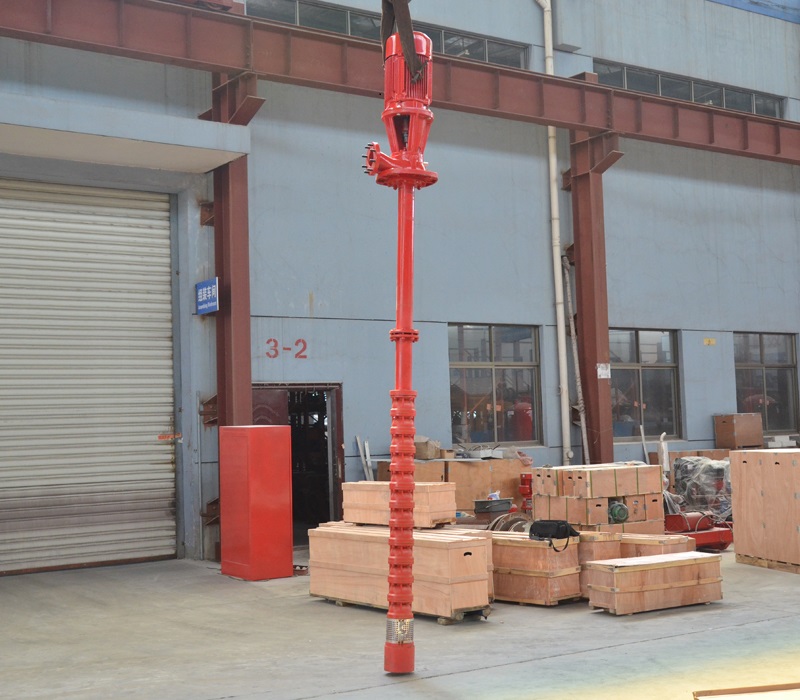

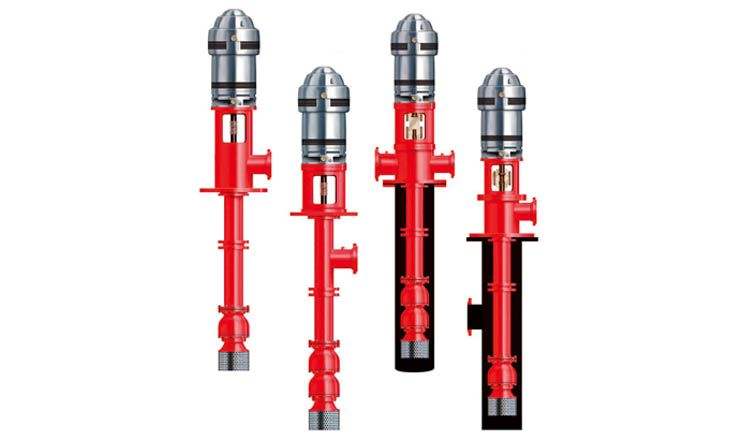

- 长轴式消防泵
- XBD、XBC流量 10~400L/s
XBD、XBC扬程 16~172m
型号说明 XBD(C)16/160-A
XB 立式长轴消防泵
D 驱动设备标志(D为电动机，C为柴油机) - 点击：3030
产品概述：
具有效率高、使用范围广、运转安全可靠、启动快速等特点。该水泵用于输送温度低于55℃的清水、海水。
产品结构：
XBC/XBD型立式长轴消防泵的吸入口垂直向下，出口水平，免抽真空启动；从电机或直角齿轮箱端俯视，水泵转子部件逆时针方向旋转，主要特点有：
1、安装方法：
一般水泵机组安装在同一基础层上。2、出水口位置：
一般情况下，出水口位于基础层之上，如用户需要也可位于基础层之下。
3、轴向推力的承受方式：
（1）水泵采用普通立式电机驱动时，水泵转子重量及轴向推力由装在水泵上部的推力轴承承受。
（2）水泵采用带推力轴承的立式电机驱动时，水泵转子的重量及轴向推力由电机内的推力轴承承受。
（3）水泵采用直角齿轮箱传动时，水泵转子的重量及轴向推力由装在直角齿轮箱内的推力轴承承受。
4、导轴承的润滑方式：
自润滑：若水泵所输送的介质为清洁的液体，导轴承可直接利用输送的介质进行润滑。
外接压力水润滑：若水泵所输送的介质中含有少量杂质，则需要从外部接入清洁的压力水来润滑（水泵带自闭式密封系统，水泵停机后，自闭式密封系统可防止杂质进入导轴承）。
5、推力轴承的润滑：
推力轴承一般采用稀油润滑（小型泵也可采用油脂润滑）。轴承体外部可设置冷却夹套，通常以冷却水冷却油室。
6、水泵及电机联轴器：
弹性联轴器：若轴向推力由水泵承受，则水泵与电机采用弹性联轴器联接。
刚性联轴器：若轴向推力由电机承受，则水泵与电机采用刚性联轴器联接。
7、配用动力：
（1）配用普通立式电机直联驱动。
（2）配用带推力轴承的立式电机直联驱动。
（3）配用柴油机通过直角齿轮箱变速驱动。
（4）配用卧式高速电机通过直角齿轮箱变速驱动。
参数范围（设计点）
XBD、XBC流量 10~400L/s
XBD、XBC扬程 16~172m
型号说明
XBD(C)16/160-A
XB 立式长轴消防泵
D 驱动设备标志(D为电动机，C为柴油机)
16 设计出口压力(0.1MPa的倍数值)
160 设计流量(l/s)
A 叶轮切割标记
