当前位置:喜之泉首页 > 更多产品 > DL多级泵冷热水管道离心泵增压泵
  • DL多级泵冷热水管道离心泵增压泵 DL
  • 流量:5~400m3/h
    扬程:22~300m
    功率:1.5~250kw
    转速:1450r/min


  • 点击:2295
我要订购

产品概述

      DL、DLP系列立式多级离心泵(低转速n=1450r/min)是本公司根据高层建筑给水市场的实际需求和消防局GB6245-2006《消防泵》标准而研制开发的高效产品。供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。流量范围为5~400m3/h,杨程范围为22~300m,配套功率范围为1.5~250kw,口径范围为φ40~φ200mm。同一台泵的出口可设1~5个出口。


产品特点

本系列泵采用国内高效节能的水力模型,具有效率高,性能曲线平缓,运行范围广,符合消防局的有关规定,能满足不同用户的使用需要;该泵采用立式分段式结构,具有运行平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

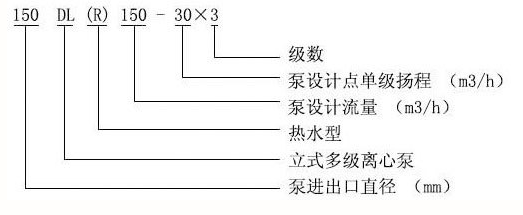

型号意义



产品结构

      DL型泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机采用联轴器连接,整体为刚性连接,使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成,为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、中轮、平衡鼓等组成。转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封。轴封采用填料或机械密封,用户可根据需要选择。

泵旋转方向从驱动端向下看为逆时针方向转动。


产品用途

      立式多级泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋供水、自动水幕供水等,也可应用于厂矿给排水、运距离送水,各种设备配套使用以及各种生产工艺用水等。

DLDLR型系列泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、过了冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80DLR型介质使用温度不超过120


工作原理

  一、起动:

          1.泵用于有吸程场合,既进口为负压时,应先向进口管路中进行灌水排气或用真空泵引水,使水充满整个泵和进口管路,注意进口管路,注意进口管路必须密封,不得与漏气现象存在。

          2.关闭出口管上的闸阀及压力计旋塞,以减小启动电流。

          3.用手转动转子几圈,使轴承润滑并检查泵内叶轮和密封环运转有无碰擦,如转不动,不应起动,直至找出故障原因为止。

          4.试起动,电机转向应和泵上的箭头一致,打开压力计旋塞。

          5.当转子达到正常运转后,压力计显示出压力时,逐渐打开出口闸阀,调节至所需工况。


  二、运转

      1.泵在运转时,必须注意观察仪表读数,尽量使泵在铭牌规定的流量扬程附近工作,严防大流量运行。

      2.定时检查电机电流值不应超过额定电流。

      3.泵的的轴承温度不得高于75°C, 并不得超过外界温度35°C。

      4.泵在开始运转时应放松填料压盖,当膨胀石墨或填料完全膨胀后再调整到合适的程度。

      5.易损件磨损过大应及时更换.

      6.发现异常,立即停机检查原因.


性能参数:

型号 流量 扬程 效率 转速
m3/h m % r/min
40DL6-12x2 4.9 25.2 1.5 1480
6.2 24
7.4 22
40DL6-12x3 4.9 37.8 2.2 1480
6.2 36
7.4 33
50DL6-12-12.5x2 9 27 3 1480
12.6 25
18 22
50DL6-12-12.5x3 9 40.5 3 1480
12.6 37.5
18 33
65DL30-15x3 18 49.5 7.5 1480
30 45
36 39
65DL30-15x9 18 148.5 22 1480
30 135
36 117
65DL30-15x10 18 165 22 1480
30 150
36 130
